调心滚子轴承

调心滚子轴承

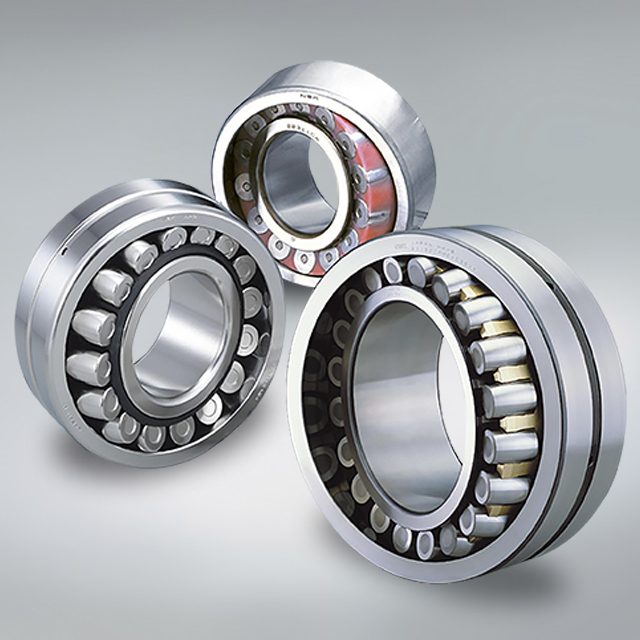

NSK调心滚子轴承

一、设计、类型与特征


所示,调心滚子轴承有高承载设计的EA型、C型、CD型和CA型。EA型、C型和CD型为钢板冲压保持架,CA型为铜合金车制保持架。EA型是NSKHPS™系列轴承。NSKHPS™系列轴承具有高承载能力、高额定转速,并可在最高200°C高温环境下使用的标准化长寿命产品。为了供给润滑剂,轴承外圈上可设置油槽和油孔(轴承代号带有E4)。使用带油槽和油孔的轴承时,因轴承油槽深度有限,所以建议在轴承座内径面上设置一个油槽。轴承油槽、油孔的个数和尺寸


二、容许调心角


调心滚子轴承的容许调心角,因尺寸系列和载荷条件而异,但普通载荷情况下大约为0.018~0.045弧度(1°~2.5°)。


三、额定转速(脂润滑)


轴承尺寸表中所列额定转速(脂润滑),应根据载荷条件进行修正。此外,通过改善润滑方法、内部设计等也能提高额定转速。详细信息请参考A098页。


四、调心滚子轴承使用时的注意事项


调心滚子轴承,倘若运转中轴承载荷过小,轴向载荷与径向载荷的比率超过e值(记载于轴承尺寸表中),不承受轴向载荷一列的滚子和滚道之间产生打滑,会造成轻微擦伤。特别是滚子和保持架重量大的大型调心滚子轴承尤其如此。


五、调心滚子轴承的空间容积


调心滚子轴承具有调心性并能承受较大径向载荷与双向轴向载荷。因此,在易于产生安装误差与轴心偏移的部位,轴承间距较大导致轴严重挠曲的部位,或者承受较大径向载荷及冲击载荷的机构中广泛应用。同时,该轴承也应用于立式带座调心轴承的场合。由于能够简化轴承座外围的密封结构,又易于维修保养,因此,调心滚子轴承也普遍采用脂润滑的方式。选择适合运行条件的润滑脂,并根据轴承座的空间容积填充适量的润滑脂乃是轴承脂润滑的关键。


六、轴承游隙测量


在安装轴承时,轴承内部游隙的测量是极其重要的。在测量轴承内部游隙时,必须戴上干净的薄橡胶手套操作。(若直接用手触摸轴承,触摸部位容易生锈)此外,测量轴承内部游隙时,务必确保滚子处于正常位置。1.轴承游隙测量测量轴承游隙时,将轴承立置于平台上,用手按住轴承外圈,勿使内外圈倾斜,并将内圈旋转1/2~1周,使滚子稳定下来。然后将两列的任一滚子分别处于正上方。用塞尺测量内部游隙,其测量位置及测量部位随轴承外径的尺寸不同而略有差异。1.1轴承外径不大于200mm将塞尺插入轴承正上方的2列滚子与外圈之间,量出轴承内部游隙。轴承外径大于200mm将塞尺插入轴承正上方的两列滚子与外圈之间,以及与轴承中心左右对称位置的两列滚子与外圈之间的位置上,分别测出各位置的轴承内部的游隙。
